Computer Based Exam (CBE) + ANDROID
"Aplikasi terpadu untuk pengujian berbasis komputer"
|
|
|
|
|
.: Ujian Siswa, Pegawai & Calon Siswa
• Ulangan Harian Siswa, Ujian Akhir Semester, TRY OUT, Latihan UNBK, Ujian Sertifikasi Guru, Saringan PPDB, Ujian PSB
.: ANDROID
• Bisa menggunakan Smartphone berbasis Android untuk pengerjaan ujian.
.: UJIAN OFFLINE
• Ujian bisa dilakukan tanpa koneksi jaringan • Koneksi jaringan hanya untuk mendownload soal dan mengirimkan jawaban • Ujian berjalan lancar tidak terkendala koneksi jaringan • Koneksi jaringan adalah kendala utama ujian berbasis komputer
.: UJIAN OFFLINE
• Peserta bisa ribuan • Tidak terkendala kapasitas server & koneksi jaringan • Tidak membutuhkan Server Lokal di setiap ruangan
• Infrastruktur jaringan secukupnya supaya bisa download soal dan kirim jawaban ujian • Hemat biaya karena menggunakan Smartphone Android atau Laptop milik peserta
.: Cepat & Akurat
• Nilai ujian dapat diperoleh dengan cepat & akurat setelah ujian selesai dilakukan
.: Paperless & Hemat
• Ujian Berbasis Komputer dapat menghemat biaya penyelenggaraan ujian dengan meminimalkan penggunaan kertas
.: Integrasi JIBAS Akademik
• Hasil ujian JIBAS CBE dapat disimpan sebagai di JIBAS Akademik sehingga dapat disertakan dalam perhitungan Rapor
.: Pelaporan SMS ke Orangtua

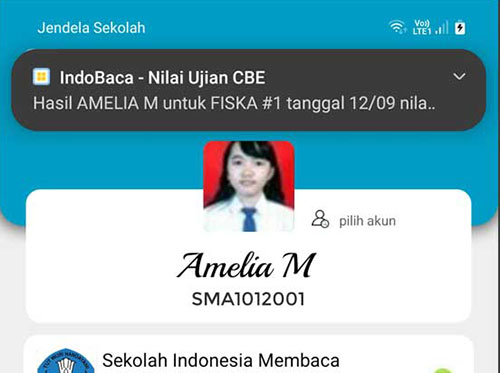

• Integrasi dengan JIBAS SMS Gateway untuk secara realtime mengirimkan SMS nilai ujian kepada orangtua siswa
.: Laporan dan Analisis
• Laporan Hasil Ujian per Kelas & per Siswa, Analisis Butir Soal, Analisis per Kategori Soal, Persentase Jawaban, Rata-rata per kelas
.: Bank Soal
• Dapat membuat berbagai jenis soal: Pilihan Ganda, Pilihan Kompleks, Sebab-Akibat dan Essay
.: Editor Soal
• Editor yang dapat mengelola berbagai inputan: Teks, Gambar dan Persamaan Matematika
.: Multi User
• Pendataan soal dapat dilakukan oleh Guru dan Staf. Staf membantu Guru mendata soal. Guru memverifikasi soal yang diinputkan Staf
.: Keamanan Soal
• Setiap soal ditentukan Hak Akses nya untuk menjaga kerahasiaan dan mencegah kebocoran soal
.: Acak Soal dan Jawaban
• Urutan soal dan urutan pilihan jawaban dapat diacak sehingga jawaban setiap peserta bisa berbeda
.: Lampiran Soal
• Dapat melampirkan berbagai jenis file sebagai lampiran soal, seperti: film, animasi, suara, gambar atau dokumen
.: Client & Server
• Data disimpan terpusat sehingga bisa diakses di manapun
|
|
Success Stories
|
Daftar Pengguna (70)
|
Pratayang
|
Alur Interaksi
|
Skema Jaringan
|
|
SMP Azhari Islamic School Rasuna Jakarta
|
|
SMK Yapisda Cisoka Tangerang Banten
|
|
SMA Negeri 12 Merangin Jambi
|
|
AQL Islamic School Jonggol Bogor
|
|
Spesifikasi:
1. Server dell t30 buildup
2. 100 + 5 cadangan client PC dan Laptop
3. Jaringan segmen 192.168.1.xxx
lihat video
|
|
SMA Labschool UPI Bandung
|
|
SMP IT Al-Fatih 1 Tangerang
|
|
SMK NEGERI 1 PRAYA, LOMBOK, NTB
|
|
SMK BINA PATRIOT, BEKASI, JABAR
|
|

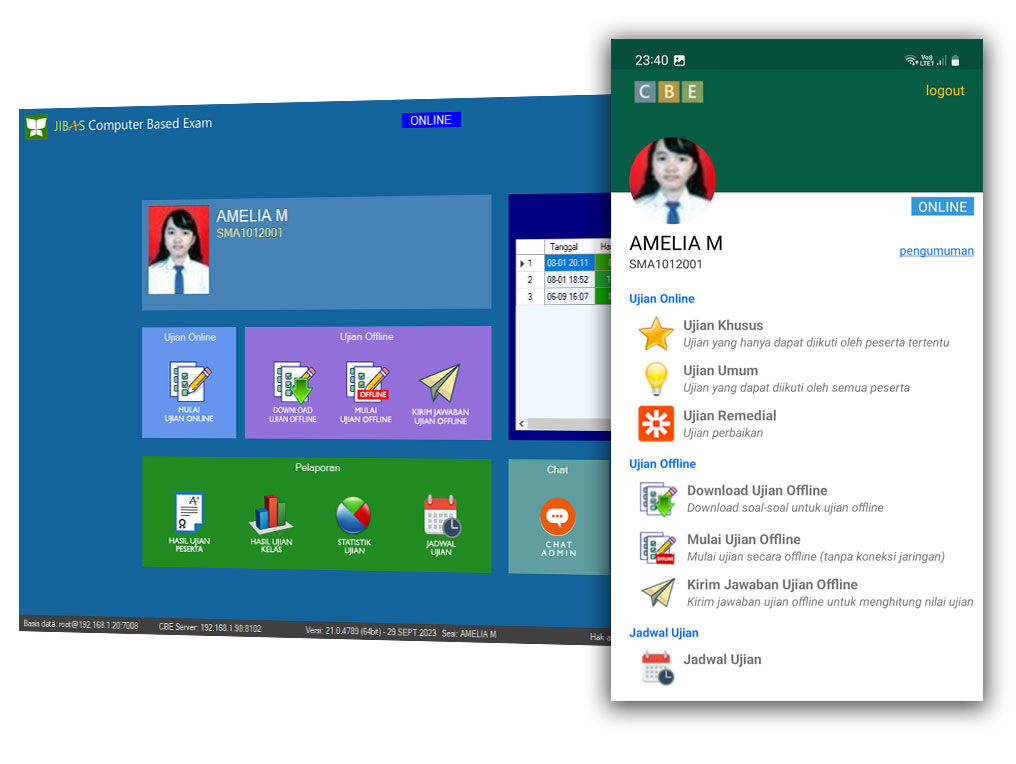

CBE Android
|
Aplikasi pengerjaan ujian menggunakan Smartphone Android
|

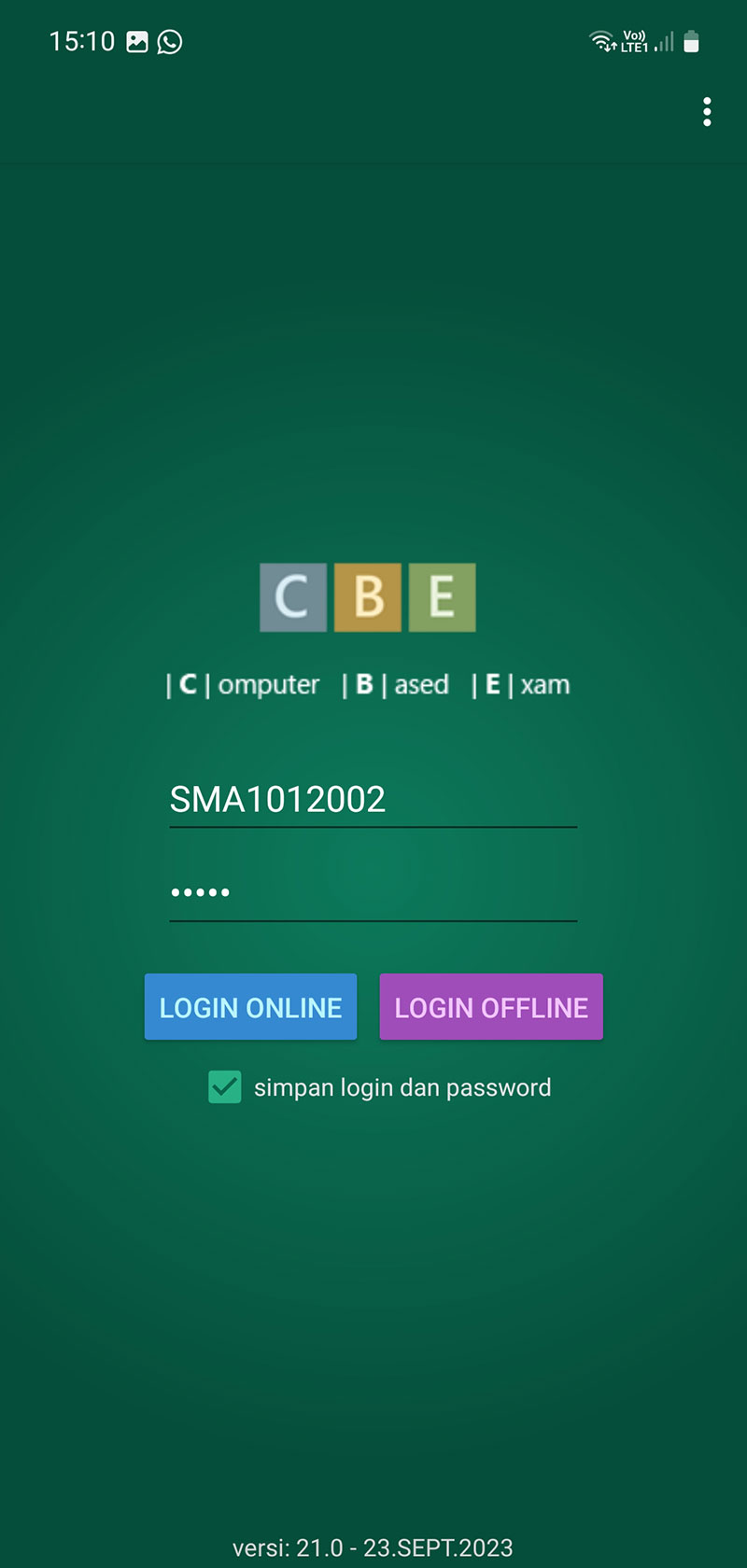

Login CBE Android
|

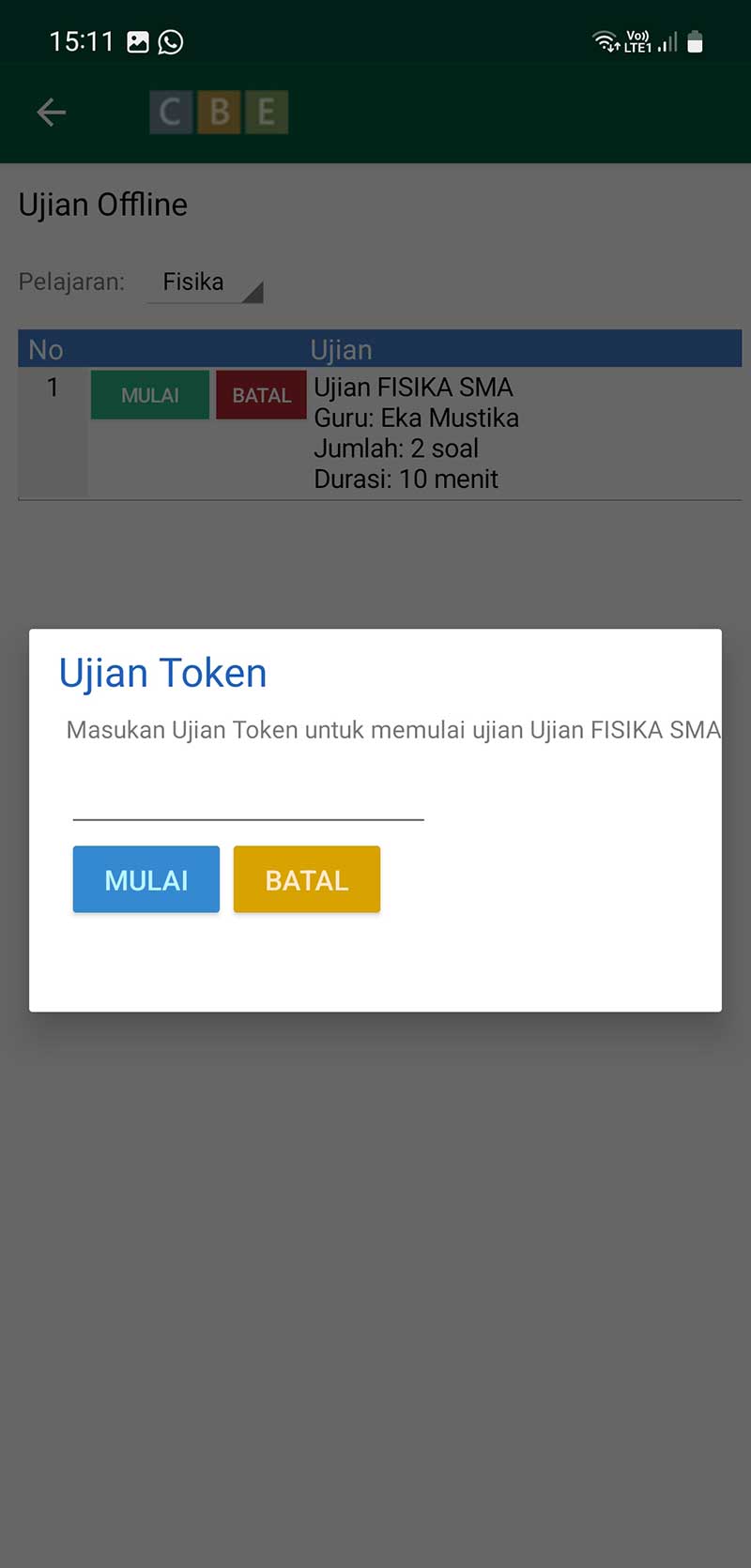

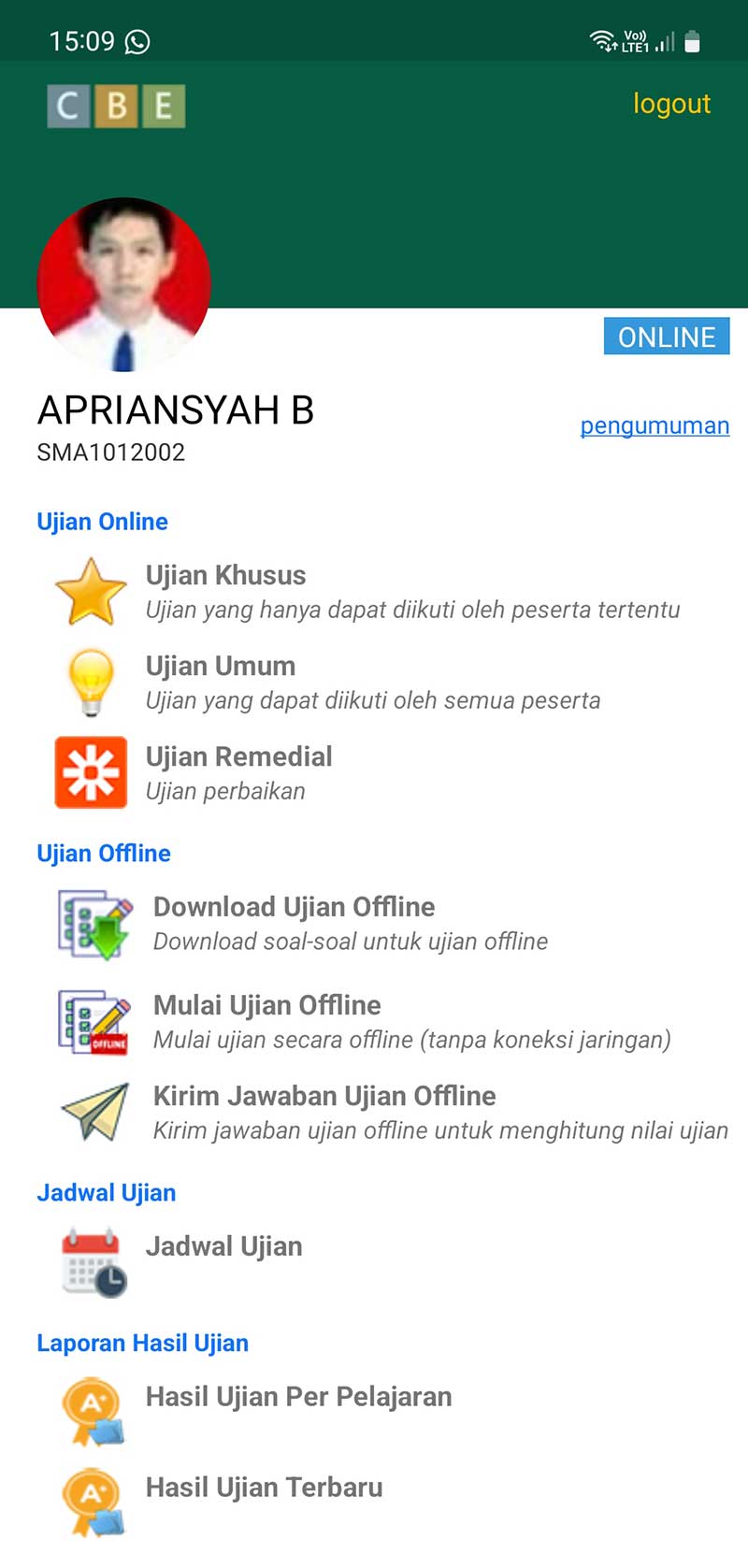

Menu CBE Android
|

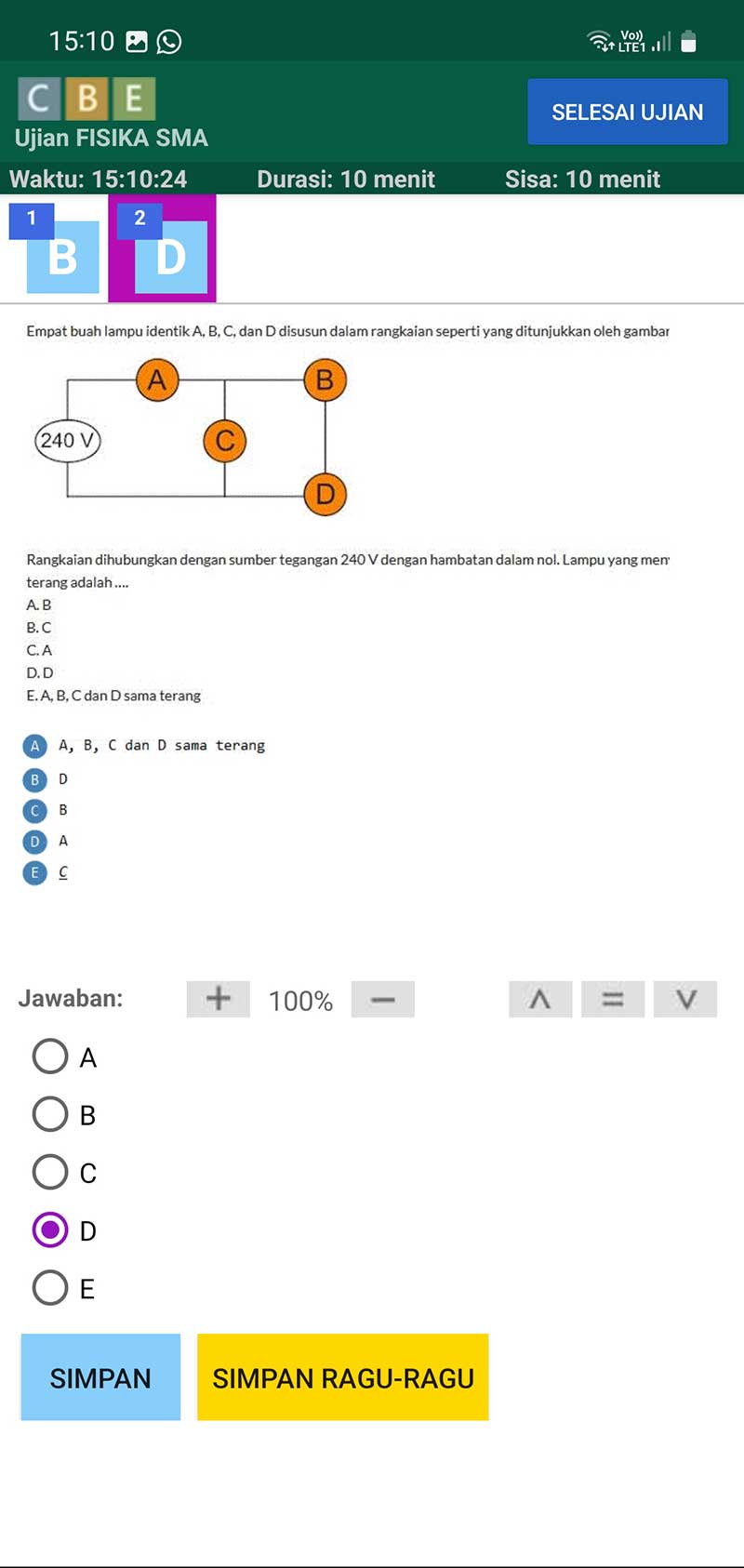

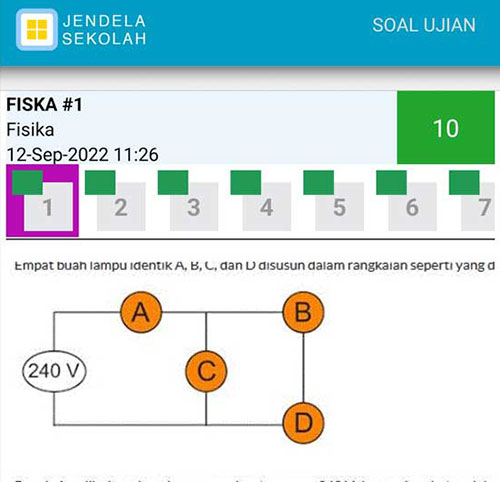

Soal Pilihan Ganda
|
Soal Essay
|
Soal Essay Gambar
|

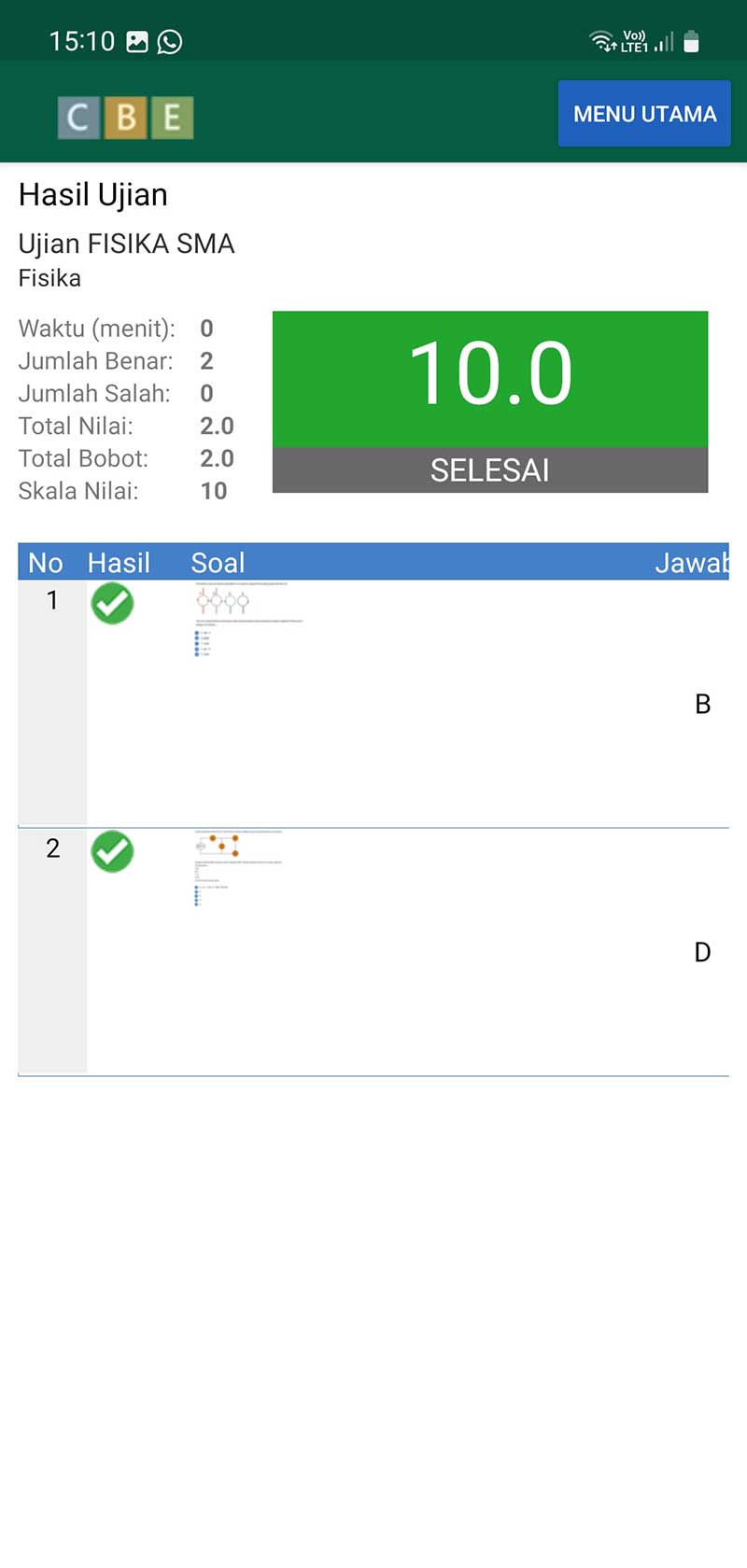

Hasil Ujian
|
Rekapitulasi Hasil Ujian
|
Bank Soal
|
Cari Soal
|
|
CBE Client
|
Aplikasi pengerjaan ujian menggunakan PC Desktop atau Laptop
|

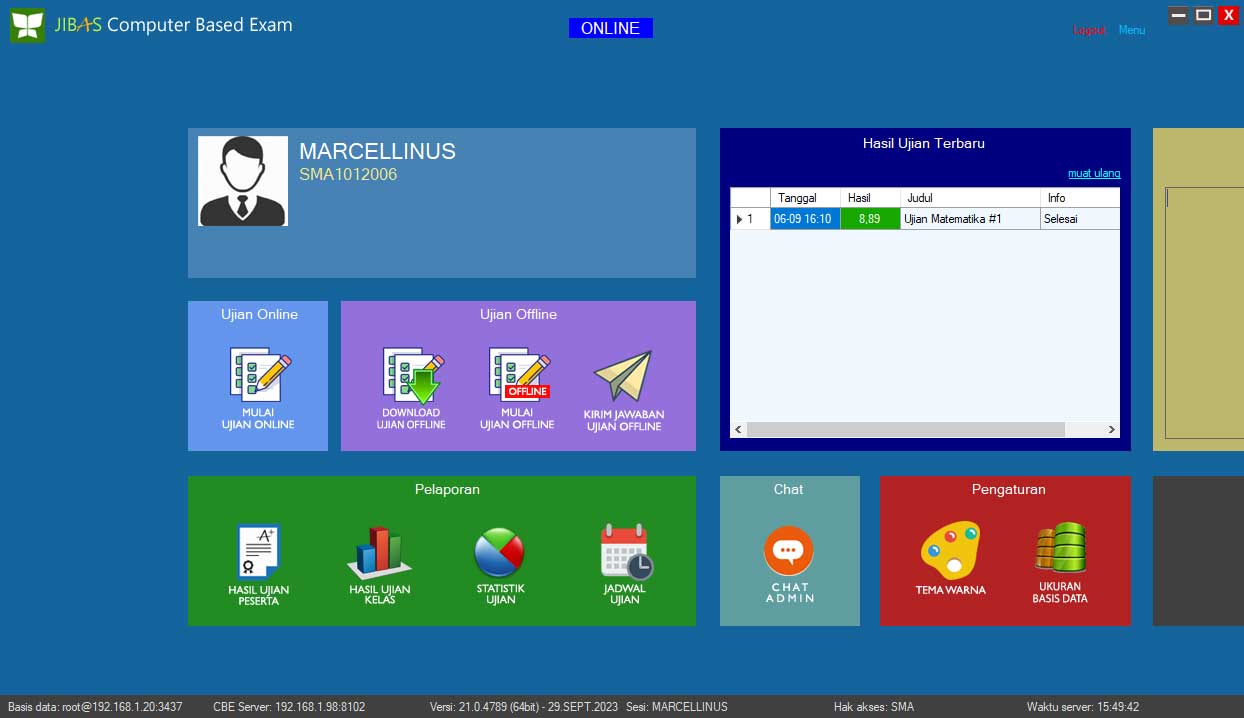

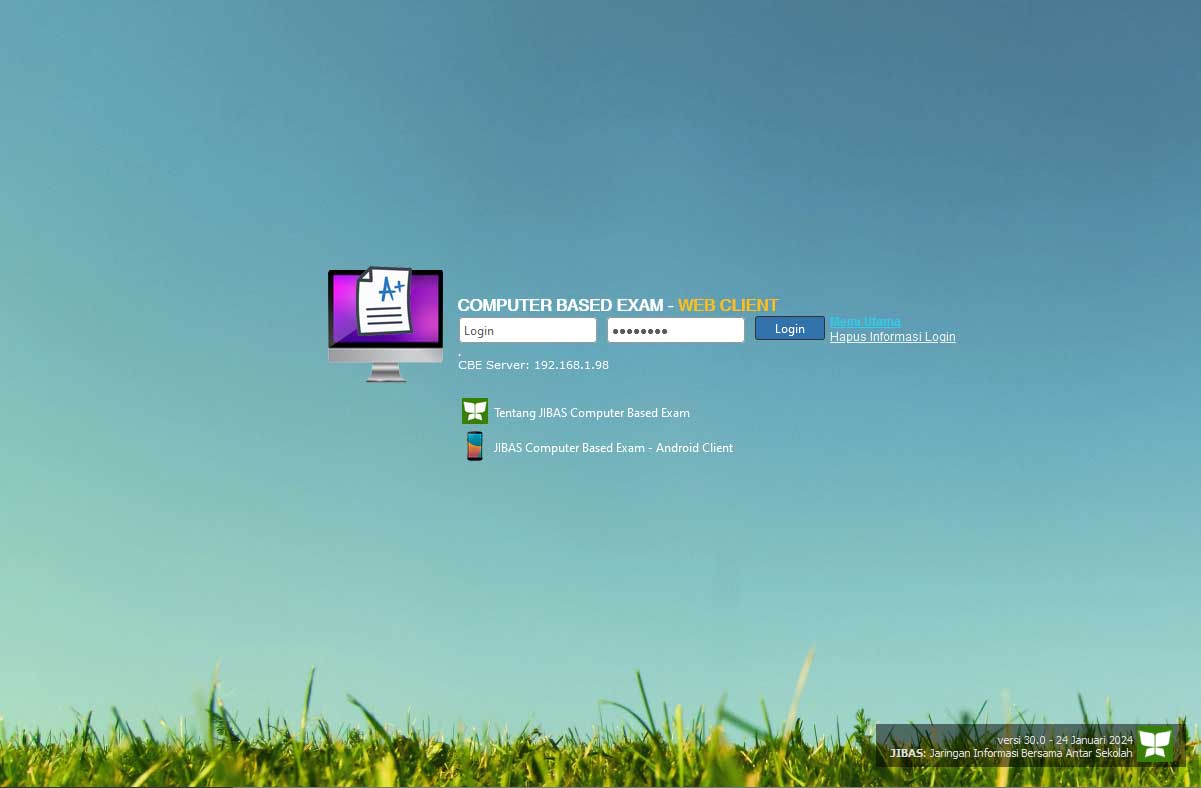

Login CBE Client
|

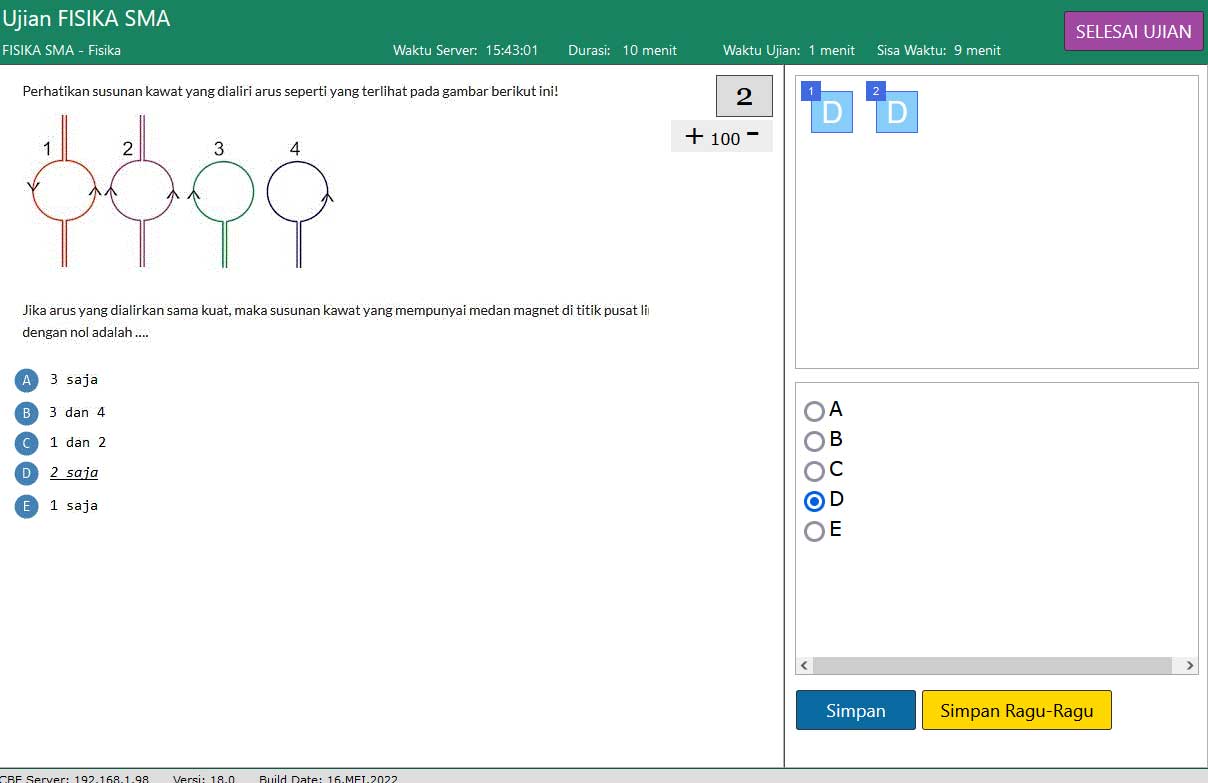

Tampilan CBE Client
|
Tampilan CBE Client
|
Tampilan CBE Client
|
Jadwal Ujian CBE Client
|
Hasil Ujian CBE Client
|
|
CBE Editor
|
Aplikasi untuk memyusun soal, membuat ujian dan melihat berbagai laporan hasil ujian
|
Tampilan CBE Editor
|
Editor Soal: Karakter Arab
|
Editor Soal: Equation Editor
|
Soal Beraksara Jawa
|
Laporan Hasil Ujian di CBE Editor
|
Rekapitulasi Hasil Ujian
|
Analisis Ujian per Kategori Soal
|
Analisis Butir Soal
|
Pelaporan Hasil Ujian ke JIBAS Akademik
|
|
CBE Server
|
Aplikasi pusat untuk mengatur koneksi antara aplikasi Editor, Client dan Android
|
Tampilan CBE Server
|
Laporan Pengiriman SMS
|
|
| 70 |
SMP Terpadu Bismillah Serang Banten |
| 69 |
Yaspi (Yayasan Suara Pelajar Indonesia) Depok Jabar |
| 68 |
SMP Islam Al Ashr Boarding School Cibinong Jabar |
| 67 |
SMK BISMILLAH SERANG BANTEN |
| 66 |
Abyfine Intermedia Cilacap Jateng |
| 65 |
SMA DJ Denpasar Bali |
| 64 |
SMK Teknik Muhammadiyah Plus Cianjur |
| 63 |
SMP IT Islamicity Tangerang Banten |
| 62 |
SMP TIRTAJAYA DEPOK JABAR |
| 61 |
SMK JAYA BUANA KAB. TANGERANG |
selanjutnya
|
buka di window baru
|
Ilustrasi skema jaringan sederhana untuk implementasi JIBAS CBE di Sekolah.
Dalam ilustrasi ini, satu sekolah memiliki 2 Laboratorium Komputer dan 4 Ruang Kelas yang akan digunakan untuk pelaksanaan ujian menggunakan JIBAS CBE.
Ditambah 1 Ruang Kantor untuk Staf dan Guru bekerja.
Perlu dirancang skema jaringan yang baik agar pelaksanaan ujian berjalan lancar dan staf dapat bekerja dengan baik.
Yang perlu diperhatikan adalah
- Jumlah siswa yang akan melakukan ujian, misalnya 800 orang.
- Jumlah pegawai dan guru yang menggunakan jaringan misalnya 100 orang.
- Hanya pegawai dan guru yang bisa menggunakan Internet.
- Jenis koneksi, LAN atau Wireless
- Jarak dari server ke setiap ruangan ujian
- Spesifikasi dan kualitas Server
- Spesifikasi dan kualitas Access Point dan Perangkat Jaringan.
Sekolah memiliki 2 komputer yang digunakan sebagai server yaitu:
-
Server Utama JIBAS
Server ini diinstall Sistem Informasi Sekolah JIBAS dan JIBAS CBE Server.
Spesifikasi yang direkomendasikan sebaiknya menggunakan Processor Intel i5 atau lebih baik, Memory 8 GB atau lebih, Harddisk 1 TB atau lebih.
-
Server Gateway
Server ini berfungsi sebagai Router sebagai penghubung antara jaringan internal sekolah dan Internet. Firewall untuk menjaga keamanan jaringan internal. DHCP Server, sehingga komputer, laptop atau smartphone alamat IP secara otomatis.
Spesifikasi yang direkomendasikan bisa menggunakan Processor Dual Core atau lebih baik, Memory 4 GB atau lebih, Harddisk 500 GB atau lebih.
Laboratorium Komputer letaknya dekat dengan Server Utama JIBAS. Sedangkan 4 Ruang Kelas, letaknya masing-masing 25m, 50m, 100m dan 125m dari Server Utama JIBAS. Koneksi yang digunakan di Laboratorium Komputer seluruhnya menggunakan kabel UTP (LAN). Sedangkan koneksi di Ruang Kelas menggunakan WiFi.
Berikut rancangan skema jaringannya:
- Subnet Mask
Supaya dapat mengakomodasi koneksi dari 800 siswa dan 100 pegawai serta mudah membagi-bagi koneksi per ruangan, maka Subnet Mask yang digunakan adalah 255.255.252.0 dengan IP Private Kelas C (192.168.0.0). Dengan Subnet Mask ini, tersedia IP address sebanyak 4 x 256 – 2 = 1022 IP.
Sehingga mencukupi untuk 900 koneksi dari siswa dan pegawai, baik melalui komputer, laptop maupun smartphone.
Pemilihan Subnet Mask sebaiknya disesuaikan dengan kebutuhan, tidak terlalu melebihi jumlah koneksinya, karena akan memberatkan jaringan. Berikut ini tabel Subnet Mask dan jumlah maksimum client nya:
| Subnet Mask |
Jumlah Client |
| 255.255.255.0 |
254 |
| 255.255.254.0 |
510 |
| 255.255.252.0 |
1022 |
| 255.255.248.0 |
2046 |
| 255.255.240.0 |
4094 |
- Server Gateway
Server berfungsi sebagai Router, Firewall, DHCP Server dan Monitoring.
IP Address yang digunakan di Server Gateway ini adalah 192.168.1.1 dengan subnet mask 255.255.252.0.
Melalui Server ini dapat diatur supaya akses Internet dapat digunakan hanya oleh guru dan pegawai dengan membatasi koneksi hanya dari IP 192.168.1.xxx
- Server Utama JIBAS
Server ini diinstall Sistem Informasi Sekolah JIBAS dan JIBAS CBE Server.
IP Address yang digunakan di Server Utama ini adalah 192.168.1.2 dengan subnet mask 255.255.252.0.
- Switch 1
Adalah Switch Utama penghubung antara Server Utama JIBAS dan Server Gateway dengan ruangan lainnya.
- Ruang Kantor Sekolah
Karena letaknya yang cukup dekat dengan Server Utama, Ruang Kantor Sekolah bisa dihubungkan langsung dengan Switch 1. Untuk keperluan ini, dipasang Switch 2 yang terhubung langsung dengan kabel UTP ke Switch 1. Setiap komputer di Ruang Kantor terhubung dengan Switch 2 ini menggunakan kabel UTP.
IP Address yang digunakan di Ruang Kantor Sekolah, adalah 192.168.1.XXX, bisa digunakan untuk 252 komputer.
Akses Internet hanya dibatasi hanya kepada IP di Ruang Kantor ini.
- Laboratorum Komputer A
Karena letaknya yang cukup dekat dengan Server Utama, Labkom A bisa dihubungkan langsung dengan Switch 1. Untuk keperluan ini, dipasang Switch 3 yang terhubung langsung dengan kabel UTP ke Switch 1. Setiap komputer di Labkom A terhubung dengan Switch 3 ini menggunakan kabel UTP.
IP Address yang digunakan di Labkom A, adalah 192.168.2.XXX, bisa digunakan untuk 254 komputer. Hanya saja, satu perangkat Switch yang ada dipasaran, maksimal hanya untuk 32 koneksi. Sehingga bila ada lebih dari 30 komputer di Labkom A, perlu ada lebih dari 1 Switch.
- Laboratorium Komputer B
Letaknya juga cukup dekat dengan Server Utama JIBAS, hanya 50 meter, sehingga bisa dihubungkan langsung melalui kabel UTP ke Switch 1. Di Labkom B juga disediakan Switch 4, sebagai penghubung antara setiap computer di Labkom B dengan Server Utama JIBAS. IP Address yang digunakan di Labkom B, adalah 192.168.3.XXX.
- Ruang Kelas 1
Ruang Kelas 1, jaraknya 25 meter dari Server Utama JIBAS. Modem WiFI disediakan di Ruang Kelas 1 sebagai penghubung antara siswa dengan Server Utama JIBAS. Karena jaraknya cukup dekat, Modem WiFi 1 ini dihubungkan langsung dengan Switch 1 melalui kabel UTP. IP Address yang digunakan di Ruang Kelas 1, adalah 192.168.4.XXX, sehingga mampu digunakan untuk 254 koneksi.
Siswa dapat menggunakan komputer, laptop atau smartphone dan menghubungkannya dengan Modem WIFI di Ruang Kelas 1 ini.
Modem WiFi ini juga berperan sebagai DHCP Server untuk client yang berada di Ruang Kelas 1.
Catatan:
Perlu diperhatikan kekuatan dari Modem WiFI yang digunakan. Modem WiFi kualitas murah, biasanya hanya mampu menangani koneksi 10-20 client. Modem WiFi yang lebih bagus dan mahal, bisa untuk lebih dari 50 client.
- Ruang Kelas 2
Ruang Kelas 2, jaraknya 50 meter dari Server Utama. Seperti Ruang Kelas 1, di Ruang Kelas 2 ini dipasang Modem WiFi yang terhubung langsung dengan Switch 1 melalui kabel UTP. IP Address yang digunakan di Ruang Kelas 2, adalah 192.168.5.XXX. Siswa di Ruang Kelas 2 menggunakan Modem WiFi ini untuk terhubung ke Server Utama JIBAS. Tidak boleh menggunakan Modem WiFi di Ruang Kelas 1.
- Ruang Kelas 3
Ruang Kelas 3 jaraknya 100 meter, cukup jauh dengan Switch 1, sehingga tidak dapat ditarik kabel UTP ke Switch 1. Harus ada Switch penghubung di jarak sekitar 75 meter untuk memperkuat arus dari kabel UTP yang digunakan. Untuk itu dipasang Switch 5, sebagai penghubung antara Switch 1 dengan Ruang Kelas 3.
Modem WiFI di Ruang Kelas 3 terhubung dengan Switch 5 melalui kabel UTP. IP Address yang digunakan di Ruang Kelas 3, adalah 192.168.6.XXX.
- Ruang Kelas 4
Modem WiFi di Ruang Kelas 4 yang jaraknya 125 meter, bisa dihubungkan langsung ke Switch5 melalui kabel UTP. IP Address yang digunakan di Ruang Kelas 4, adalah 192.168.7.XXX.
|
|
|
|
